 الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل
كاتب الموضوعرسالة

mi-17

مشرف
مشرف



الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Unbena20الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Unbena11الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Unbena30
الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Unbena23




الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Empty
مُساهمةموضوع: الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel    الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Icon_minitimeالخميس يوليو 17 2014, 15:18

صاروخ روسي مضاد للدبابات من الجيل الثاني يعمل بالتوجيه السلكي, ظهر لأول مرة سنة 1977 خلال عرض عسكري بالساحة الحمراء بموسكو, حيث كان محمولا فوق عربات القتال من نوع 2 BRDM و قد دخل الصاروخ وحدات الجيش السوفيتي كمقابل لصاروخ التاو TOW الأمريكي, و يطلق الحلف الأطلسي أسم AT-5 SPANDREL على هذا الصاروخ.


الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Brdm2_9P148_Nicholson1

و قد بدأ تطويره في سنة 1962 من طرف مكتب التصميم و التصنيع السوفيتي Tula Machinery Design Bureau (Tula KBP), و ذلك بهدف إنتاج الجيل الثاني من الصواريخ المضادة للدبابات و التي تعتمد تقنية التوجيه السلكي نصف الآلي بشكل مستمر طيلة مدة طيران الصاروخ نحو الهدف ,وهذه التكنولوجيا يصطلح على تسميتها ب : SACLOS Semi-Automatic Command to Line of Sight , و ذلك للاستخدام بالشكل المحمول في وحدات المشاة و لإدماجه في أنظمة مضادة للدبابات محملة فوق عربات القتال المدرعة Tank Destroyer.


الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Moldova+BRDM2s+with

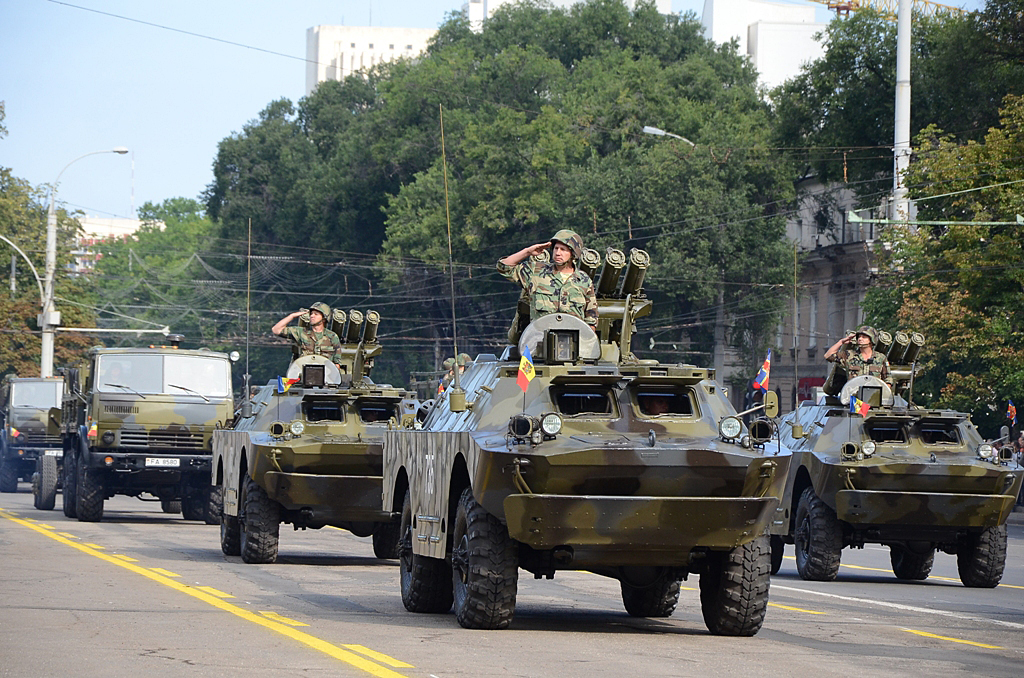

صمم هذا النظام للتعامل مع الأهداف المتحركة و الثابتة, و رغم تطوير النسخة المحمولة للاستخدام من طرف المشاة إلا أن الهدف الأساسي من تصميمه كان هو تحميله فوق مختلف أشكال العربات القتال المدرعة الروسية من طراز BMP-2, BMD-2 و BRDM-2.

و الصاروخ مخزن في أنبوب قاذف مصنوع من الألياف الزجاجية FIBERGLASS و يستخدم نظام قذف يعمل بالغاز و يطلق الصاروخ خارج القاذف بسرعة أولية 80 متر في الثانية, لترتفع سرعة طيران الصاروخ مباشرة بعد ذلك إلى 200 متر في الثانية مباشرة بعد إشعال محرك الصاروخ الذي يعمل بالوقود الصلب, و عند طيران الصاروخ نحو هدفه, يبدأ بالدوران حول نفسه بمعدل 5 إل 7 دورات في الثانية لتثبيت طيرانه معتمدا في ذلك على أربعة زعانف في المؤخرة.


الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  2

و عند انطلاق الصاروخ نحو هدفه يعتمد التصويب على التوجيه السلكي بحيث تقوم وحدة التوجيه بإتباع أسلوب القيادة النصف الأوتوماتيكية للصاروخ نحو الهدف SACLOS , و ذلك بتعقب منارة ضوئية تعمل بالأشعة تحت الحمراء توجد في مؤخرة للصاروخ incandescent infrared bulb on the back of the missile بينما تقوم ببث معطيات التوجيه ببث إشارات إيعاز للصاروخ على شكل تيار كهربائي متغير يمر عبر السلك الذي يربط الصاروخ بقاعدة الإطلاق و ذلك حتى تحقيق الإصابة و خلال التوجيه كل ما يبقى على الرامي فعله هو متابعة الهدف عبر منظاره و ذلك بوضعه وسط الشعيرات المتصلبة CROSS-HAIRS, و لقد تم مؤخرا تطوير نظام تصويب حراري يسمح بالتعامل مع الأهداف ليلا. و يحمل صاروخ الكونكورس رأسا حربيا ترادفيا TANDEM شديد الانفجار من نوع High Explosive Anti-Tank HEAT بوزن 2.7 كلغم, بقدرة اختراق تتراوح ما بين 750 و 800 ملم فيما يخص الدروع التفاعلية المتفجرة Explosive Reactive Armor ERA, بينما يبلغ الوزن الإجمالي للصاروخ 25.2 كلغم.


الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Iw_atgw_at5spandrel_o1


المواصفات العامة :


تاريخ دخول الخدمة الرسمي : سنة 1973.


منصات الإطلاق : عربات القتال المدرعة من طراز BMP-2, BMD-2 و BRDM-2.


الوزن الإجمالي : 25.2 كلغم.


الطول : 1150 ملم.


القطر : 135 ملم.


المدى العملي : ما بين 75 و 4000 متر.


 قدرة الاختراق : ما بين 750 و 800 ملم.


وزن الرأس الحربي : حشوه جوفاء بوزن 2.7 كلغم.


 التوجيه : سلكي بنظام SACLOS.


السرعة : 200 متر في الثانية.


الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  AT-5_Spandrel_Konkurs-M_9K113_anti-tank_guided_missile_weapon_system_Russia_Russian_defence_industry_640_002


و الدول المستخدمة للصاروخ هي :مصر, المغرب, بلغاريا, التشيك, فنلندا, جورجيا, هنغاريا, اندونيسيا, الهند, إيران (تصنع نسختها الخاصة المسماة توسان TOWSAN) , مولدافيا, قبرص, البيرو, رومانيا, سلوفاكيا, بولونيا, روسيا, تركيا, سوريا, أوكرانيا.


-------------------------------------------------


الرجوع الى أعلى الصفحة اذهب الى الأسفل

salah_5999

عريف أول
عريف أول

salah_5999



الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Empty
مُساهمةموضوع: رد: الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel    الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Icon_minitimeالخميس يوليو 24 2014, 17:44

في بداية مشاركتي في هذا المنتدى الذي اسأل الله ان يجعله منتدى زاخر بالعلم و احترام الاخرين و حرياتهم
اضع مصادر تتكلم عن الصاروخ
وهذه المصادر كفيلة بعمل موضوع كبير و موسع و مفصل و دقيق حول هذا السلاح واخوته
لكن انوه اني اواجه مشكلة في نسخ الصور ووضعها
http://anwaralsharrad-mbt.blogspot.com/2013/10/blog-post_24.html
http://anwaralsharrad-mbt.blogspot.com/2013/10/blog-post_24.html
http://anwaralsharrad-mbt.blogspot.com/2014/07/blog-post_13.html
http://www.mycity-military.com/Artiljerija-municija-i-protivoklopna-sredstva/Fagot-i-Konkurs-nasljednici-Maljutke.html
http://www.rwd-mb3.de/pages/9p135.htm
http://www.rwd-mb3.de/pages/9m111.htm
http://www.rwd-mb3.de/pages/9m113.htm
http://www.rwd-mb3.de/pages/9w812.htm
http://translate.google.com/translate?act=url&depth=1&hl=ar&ie=UTF8&prev=_t&rurl=translate.google.ps&sl=ar&tl=sv&u=http://www.rwd-mb3.de/pages/9w812.htm
http://translate.google.com/translate?act=url&depth=1&hl=ar&ie=UTF8&prev=_t&rurl=translate.google.ps&sl=ar&tl=sv&u=http://www.rwd-mb3.de/pages/9f619.htm
الرجوع الى أعلى الصفحة اذهب الى الأسفل

solomon kane

القيادة العامة
القيادة العامة



http://www.arabic-army.com

الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Empty
مُساهمةموضوع: رد: الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel    الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Icon_minitimeالخميس يوليو 24 2014, 17:52


أهلا بك معنا أخي صلاح

طريقة وضع الصور سهلة أخي

تنسخ رابط الصورة و تضغط على  زر " إدراج صورة " ثم تضعه في " رابط "  و في الأخير تضغط على " إدراج "

الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Sans_t13
الرجوع الى أعلى الصفحة اذهب الى الأسفل

gestapo

جندي
جندي




الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Empty
مُساهمةموضوع: رد: الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel    الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Icon_minitimeالخميس يوليو 24 2014, 18:17

جميل جدا يا رفيقي العزيز قتيبة
فلسطين ايضا من مستخدمي الصاروخ على ما اعتقد وايضا الموسوعة الحرة تذكر ان الولايات المتحدة الامريكية من مستخدمي الصاروخ لكن لاغراض تدريبية فقط وهذا عهدنا على الامريكيين استخدام اي سلاح يشكل خطرا كبيرا عليهم لاغراض تدريبية
عائلة الصواريخ المضادة للدبابات الروسية هي الافضل بالعالم في نظري نظرا لتوفرها على مجموعة كبيرة من الصواريخ فمثلا عائلة صواريخ الكونكرس تمتد من الترميز AT-1 الى الترميز AT-16 ... وبالاضافة الى قوتها وتعددها توجيد ايضا تعددية منصاتها ..
بالنسبة لي يحوز الفيخر VIKHR على اكبر اعجاب بين الصواريخ المضادة للدبابات في روسيا والعالم لاسباب منها ... السرعة فوق الصوتية 1.8 ماخ قدرة الاختراق الكبيرة 800-1000 ملم النطاق الذي يصل الى 12000 متر كاملة +توجيه ليزري+راس مناسبة 12كلغ
اي انه الصاروخ المثالي الذي اتمناه لبلادب نظرا لتعدد منصاته كالمروحيات الهجومية ومتعددة المهام MI-17 MI-24 KA-52-50 ,القاصفة SU-25
شكرا على الموضوع وتقييم
الرجوع الى أعلى الصفحة اذهب الى الأسفل

f22 raptor

القيادة العامة
القيادة العامة

f22 raptor


الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Unbena11






الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Empty
مُساهمةموضوع: رد: الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel    الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Icon_minitimeالخميس يوليو 24 2014, 18:43

@gestapo كتب:
جميل جدا يا رفيقي العزيز قتيبة
فلسطين ايضا من مستخدمي الصاروخ على ما اعتقد وايضا الموسوعة الحرة تذكر ان الولايات المتحدة الامريكية من مستخدمي الصاروخ لكن لاغراض تدريبية فقط وهذا عهدنا على الامريكيين استخدام اي سلاح يشكل خطرا كبيرا عليهم لاغراض تدريبية
عائلة الصواريخ المضادة للدبابات الروسية هي الافضل بالعالم في نظري نظرا لتوفرها على مجموعة كبيرة من الصواريخ فمثلا عائلة صواريخ الكونكرس تمتد من الترميز AT-1 الى الترميز AT-16 ... وبالاضافة الى قوتها وتعددها توجيد ايضا تعددية منصاتها ..
بالنسبة لي يحوز الفيخر VIKHR على اكبر اعجاب بين الصواريخ المضادة للدبابات في روسيا والعالم لاسباب منها ... السرعة فوق الصوتية 1.8 ماخ قدرة الاختراق الكبيرة 800-1000 ملم النطاق الذي يصل الى 12000 متر  كاملة +توجيه ليزري+راس مناسبة 12كلغ
اي انه الصاروخ المثالي الذي اتمناه لبلادب نظرا لتعدد منصاته كالمروحيات الهجومية ومتعددة المهام MI-17 MI-24 KA-52-50 ,القاصفة SU-25
شكرا على الموضوع وتقييم

Vikhr هو صاروخ مضاد للدروع من الجيل الرابع يتميز كما قلت يا اخي بالسرعة الكبيرة و بكونه متعدد المهام و يتم توجيهه بالليزر سواء من المروحية المطلقة او الطائرة أو حتى من منصة أرضية.
سرعته الكبيرة و شحنته المتفجرة تجعله قادرا على التعامل مع الدروع التفاعلية.
و يمكن أيضا استعمال الصاروخ ضد المروحيات و الطائرات القليلة السرعة نسبيا او القليلة المناورة بفضل مداه الكبير الذي قد يصل 10 كلم.
التوجيه الليزري للصاروخ يجعله قليل التأثر بالإجراءات المضادة و التشويش.




الرجوع الى أعلى الصفحة اذهب الى الأسفل

salah_5999

عريف أول
عريف أول

salah_5999



الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Empty
مُساهمةموضوع: رد: الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel    الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  Icon_minitimeالثلاثاء سبتمبر 02 2014, 21:25

الصاروخ الروسي المضاد للدبابات Konkurs AT-5 Spandrel  SZJAcn
